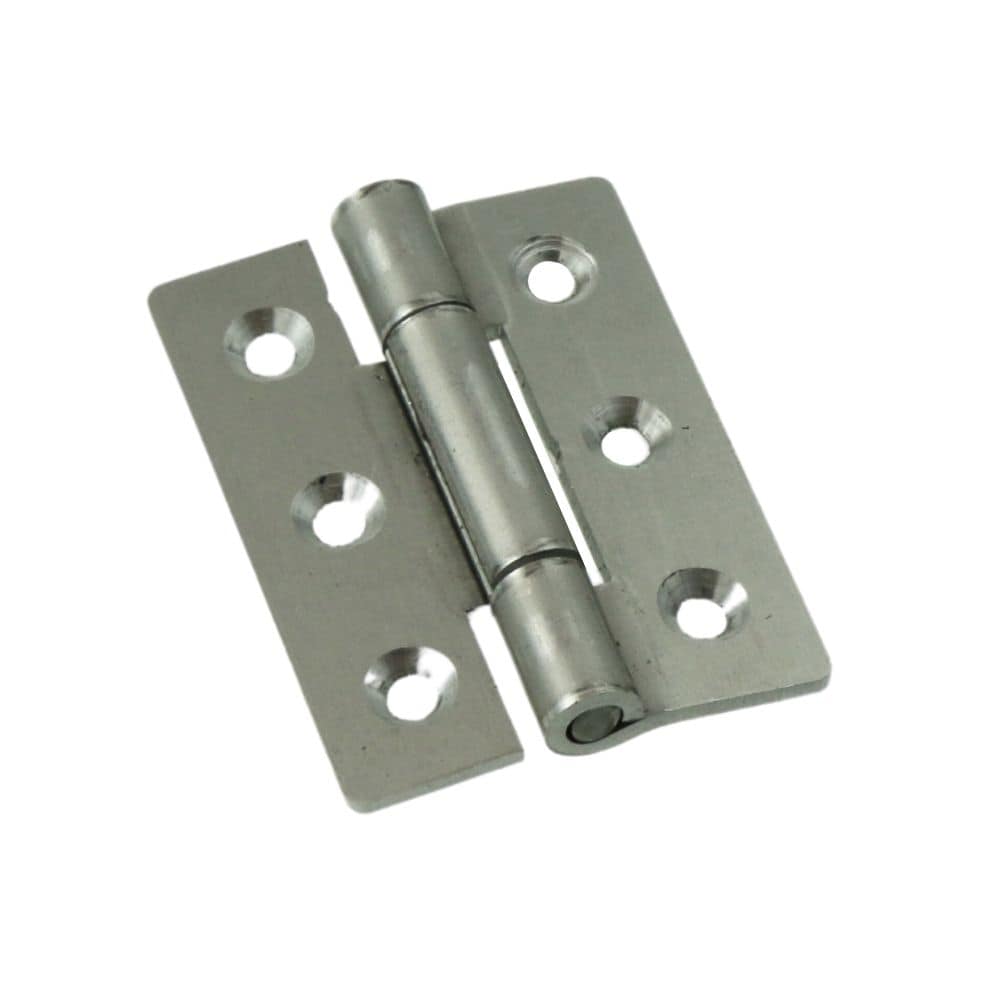

Beispiele Sonderscharniere

Wünschen Sie ein Angebot für Ihr maßgefertigtes Scharnier? Oder sich nach den Möglichkeiten erkundigen? Schicken Sie uns Ihre Arbeitszeichnung oder Ihren Entwurf und eventuelle Spezifikationen für ein Angebot. Wir machen uns gerne für Sie an die Arbeit.

Hochladen Sie Ihre Arbeitszeichnung direkt:

eine Auswahl aus unserem Lookbook

Fordern Sie direkt Ihr eigenes Spezialscharnier an

Bei BOSCH Scharnieren sind die Möglichkeiten endlos. Wir können Ihre Sonderscharniere ganz nach Kundenwunsch gestalten, zugeschnitten auf die Bedürfnisse Ihres Projekts. Sie können nicht finden, was Sie suchen? Schicken Sie uns Ihren Entwurf oder Ihre Wünsche und wir informieren Sie über die Möglichkeiten.

Scharnierzeichnung hochladen

HOCHWERTIGES MATERIAL UND BESCHICHTUNG

Von Edelstahl bis Aluminium. Von der Verzinkung bis zur Pulverbeschichtung. Nach der Auswahl Ihres Scharniertyps bietet BOSCH Scharnieren verschiedene Möglichkeiten zur Optimierung Ihres Scharniers. Zum Beispiel, um es korrosionsbeständig zu machen.

Knoten

Der Knoten des Scharniers ist der kreisförmige Teil. Auch Wulst, Schlaufe oder Knöchel genannt. Die Knoten der beiden verschiedenen Klammern wechseln sich in der Regel um den Stift herum ab.

1 of 10
Stift

Der Stiftdurchmesser bestimmt die Dicke des Stiftes, gemessen in seinem Querschnitt.

2 of 10

Der Stiftdurchmesser bestimmt die Dicke des Stiftes, gemessen in seinem Querschnitt.

3 of 10
Bled

Der bled oder Flügel des Scharniers ist der rotierende oder feste Teil eines Scharniers.

4 of 10

Die Klingenbreite ist der Abstand vom Ende der Klinge bis zur Mitte des Stiftes.

5 of 10

Die Beschnittdicke ist die Dicke des Scharniers.

6 of 10

Die Scharnierbreite ist die Gesamtbreite des geöffneten Scharniers: gemessen im rechten Winkel zum Stift.

7 of 10

Die Knotenlänge ist die Länge von einem Ende zum anderen Ende eines einzelnen Knotens, parallel zur Nadel. In der Regel ist dies eine feste Größe, z.B. 30mm, 25mm, 20mm, etc.

8 of 10

Das Endspiel ist die leichte axiale Bewegung zwischen den Knoten über die Achse des Stiftes. Dies wird durch den geringen Abstand zwischen den Knoten verursacht, der ein Sonderscharniere und Blechscharnieren der Blutung ermöglicht.

9 of 10

Die Scharnierlänge ist die Gesamtlänge des Scharniers, gemessen über den Anschnitt parallel zum Stift.

10 of 10

Jacco

Kommerzieller Technischer Berater
„Erfolg ist, für jeden Kunden die richtige Lösung zu finden“

Brauchen Sie Hilfe bei der Suche nach dem richtigen Scharnier?

Wir helfen Ihnen gerne weiter. Senden Sie eine Nachricht über das Chat-Pop-up oder rufen Sie uns an oder schicken Sie uns eine E-Mail, um weitere Informationen und Ratschläge zu erhalten.
